Elevador de Vidro a Vácuo com Braço Articulado
Vantagens do Produto
Capacidade de elevação de 400 kg: Suporta cargas de vidro até 400 kg, reduzindo a elevação manual ao transferir painéis entre estantes e estações de processamento.
Braço articulado flexível: O braço articulado permite a recolha, transferência e posicionamento do vidro dentro da sua área de trabalho, ajudando os operadores a mover painéis pela estação de trabalho.
Controlo por PLC e ecrã tátil: Combina o controlo por PLC com uma interface de ecrã tátil, dando aos operadores acesso às funções configuradas da máquina e às definições de operação.
Rotação de 360° e inclinação de 90°: Suporta alterações na orientação do vidro durante o carregamento, descarregamento e colocação, ajudando a adequar a posição do painel ao passo de processamento seguinte.
Intervalo de espessura de vidro de 1–40 mm: Acomoda espessuras de vidro de 1 a 40 mm, com as dimensões do painel, o peso e a compatibilidade das ventosas a serem considerados ao selecionar a configuração.
Detalhes do Produto

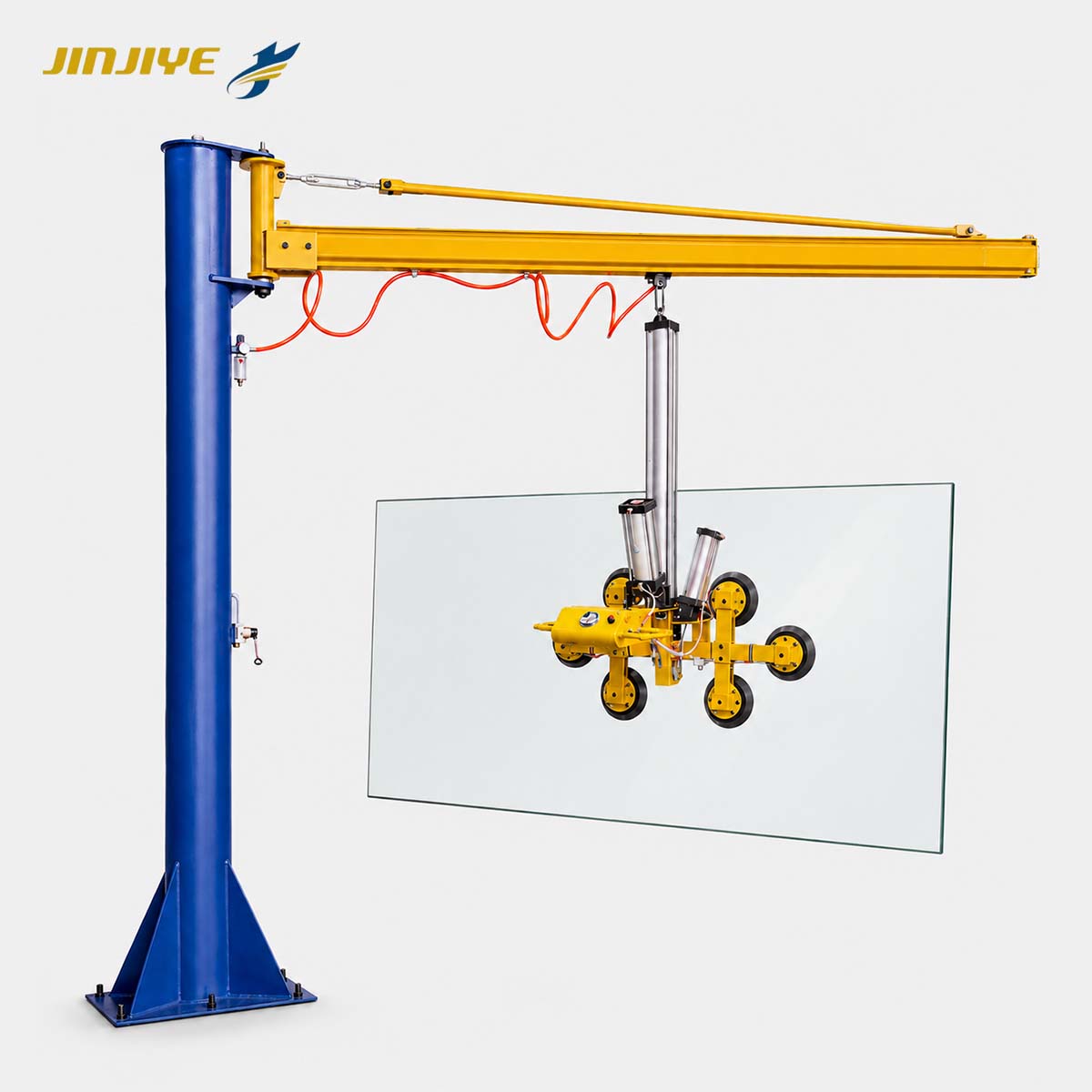

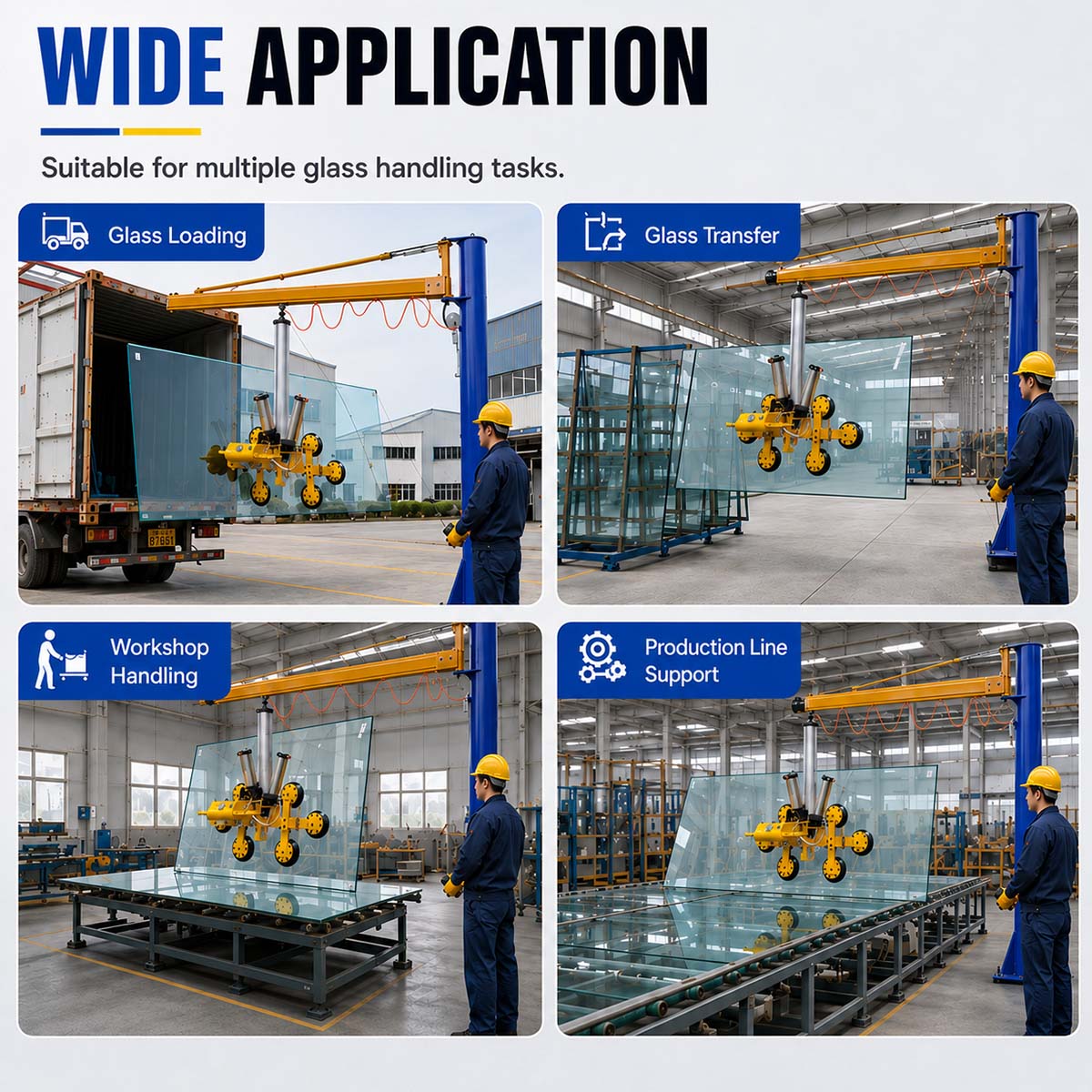

O JINJIYE JJY-GA400 é um elevador de vidro a vácuo com braço articulado para carga, descarga e transferência de vidro em fábrica. Combina uma cabeça de sucção a vácuo com um braço de elevação articulado para apoiar o painel enquanto este se desloca entre as posições de recolha e colocação.
A máquina tem uma capacidade de elevação nominal de 400 kg e um intervalo de espessura de vidro de 1–40 mm. O controlo por PLC e uma interface de ecrã tátil proporcionam acesso às suas funções operacionais configuradas.

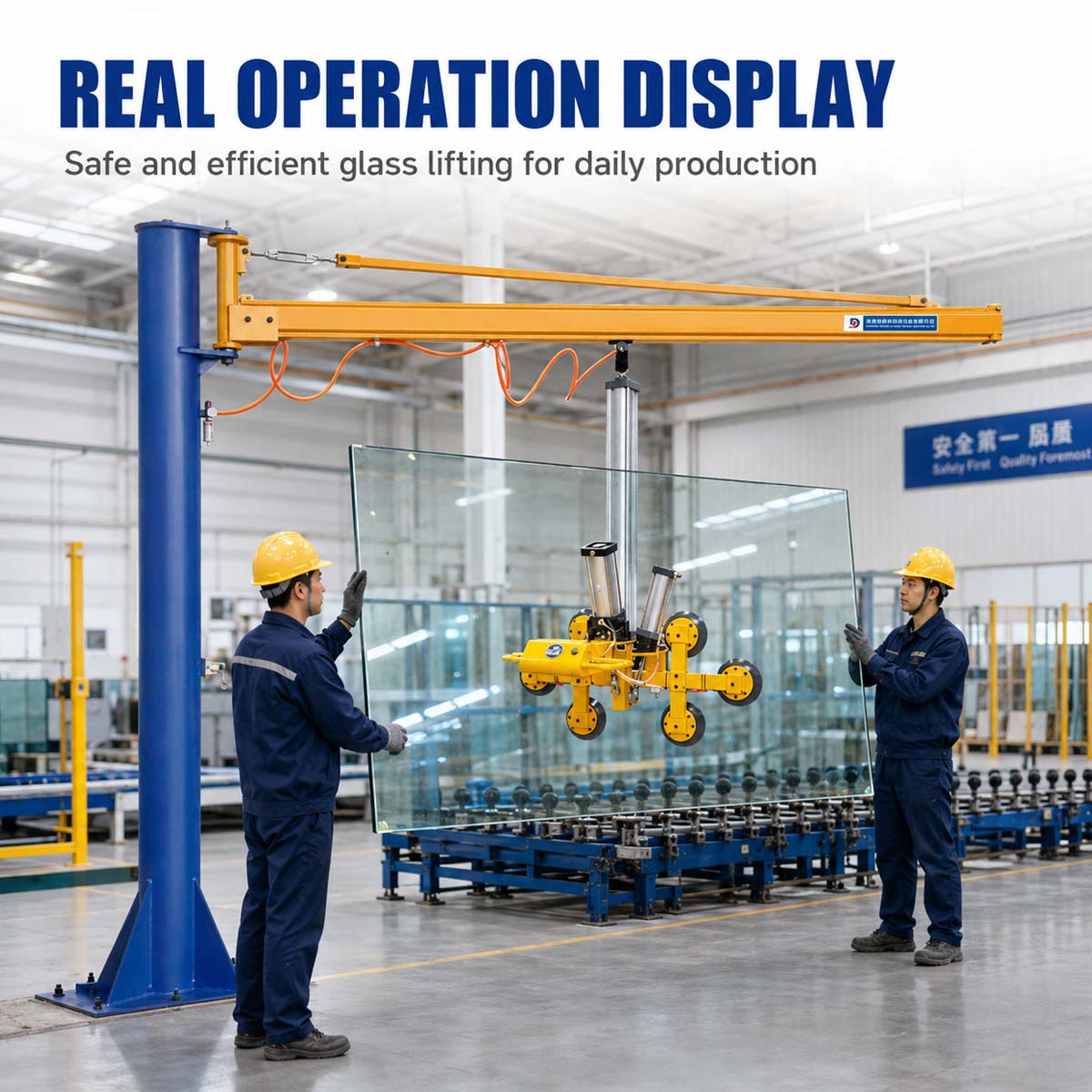

Recolha e Transferência de Vidro
A cabeça de sucção agarra a superfície do vidro, enquanto o braço articulado suporta o movimento em torno da estação de trabalho.
O alcance de trabalho e a posição de instalação devem ser adequados tanto ao suporte do vidro como à estação de receção. É necessário espaço livre suficiente para que o painel completo se desloque ao longo do percurso de transferência.
Rotação, Inclinação e Controlo
O JJY-GA400 proporciona uma rotação de 360° e uma inclinação de 90° para alterar a orientação do vidro durante o manuseamento.
O PLC e o ecrã tátil constituem a interface de controlo da máquina. A configuração fornecida deve especificar o método de controlo para cada movimento e as funções disponíveis para o operador.
Compatibilidade entre vidro e posto de trabalho
O peso do painel, as dimensões e a superfície de contacto são todos importantes ao selecionar a disposição do cabeçote de sucção. O painel mais pequeno precisa de cobrir as ventosas necessárias, enquanto os painéis maiores precisam de um espaçamento e suporte adequados para as ventosas.
Para vidro revestido, texturado ou com película, confirme a compatibilidade das ventosas de sucção com a superfície de contacto real.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | JJY-GA400 |
| Tipo de Máquina | Elevador de Vidro a Vácuo com Braço Articulado |
| Capacidade de Levantamento Classificada | 400 kg |
| Faixa de Espessura do Vidro | 1–40 mm |
| Rotação | 360° |
| Ângulo de Inclinação | 90° |
| Fonte de Alimentação | 220 V / 380 V, 50/60 Hz |
| Dimensões da Máquina | 900 × 1200 × 3600 mm |
| Peso da Máquina | Aprox. 400 kg |
| Sistema de Vácuo | Confirmar de acordo com a configuração |
Discuta o seu posto de trabalho
Envie à JINJIYE as dimensões do seu vidro, o peso do painel mais pesado, o tipo de vidro, a posição de recolha e a posição de colocação. Um desenho de oficina que mostre o suporte e a estação de receção ajuda a estabelecer o alcance necessário e o espaço de instalação.
Contacte a JINJIYE para discutir os seus requisitos de manuseamento de vidro
