Deslocamento do cordão de butilo após uma alteração da largura do espaçador: o que verificar

Quando um cordão de butilo se desloca do centro imediatamente após alterar a largura do espaçador, verifique a posição física do espaçador antes de alterar a temperatura ou a pressão do vedante. A nova largura pode estar introduzida corretamente no ecrã enquanto o espaçador continua a passar mais perto de um bico do que do outro. Uma guia pode não ter atingido a posição esperada, o perfil pode estar torcido, ou resíduos curados podem estar a afetar um bico. Guarde o último fotograma aceitável e o primeiro fotograma defeituoso. Compará-los é geralmente mais útil do que ajustar várias definições ao mesmo tempo.

Comece pelo que mudou

Se a máquina estava a revestir normalmente antes da alteração do espaçador, comece pela mudança.

Confirme o espaçador que chegou à máquina. Não confie apenas na folha de encomenda ou na embalagem. Verifique a sua largura real, a forma do perfil e o estado. Um perfil diferente com a mesma largura nominal pode não assentar nas guias exatamente da mesma forma.

Verifique se o espaçador apresenta curvatura, torção, amolgadelas ou arestas danificadas. Quando o perfil não avança reto, os dois lados podem passar pelos bicos de revestimento em posições diferentes.

Isto não significa automaticamente que a máquina necessita de recalibração. Primeiro, determine se o problema acompanha o novo espaçador ou se persiste quando o espaçador anterior é testado novamente.

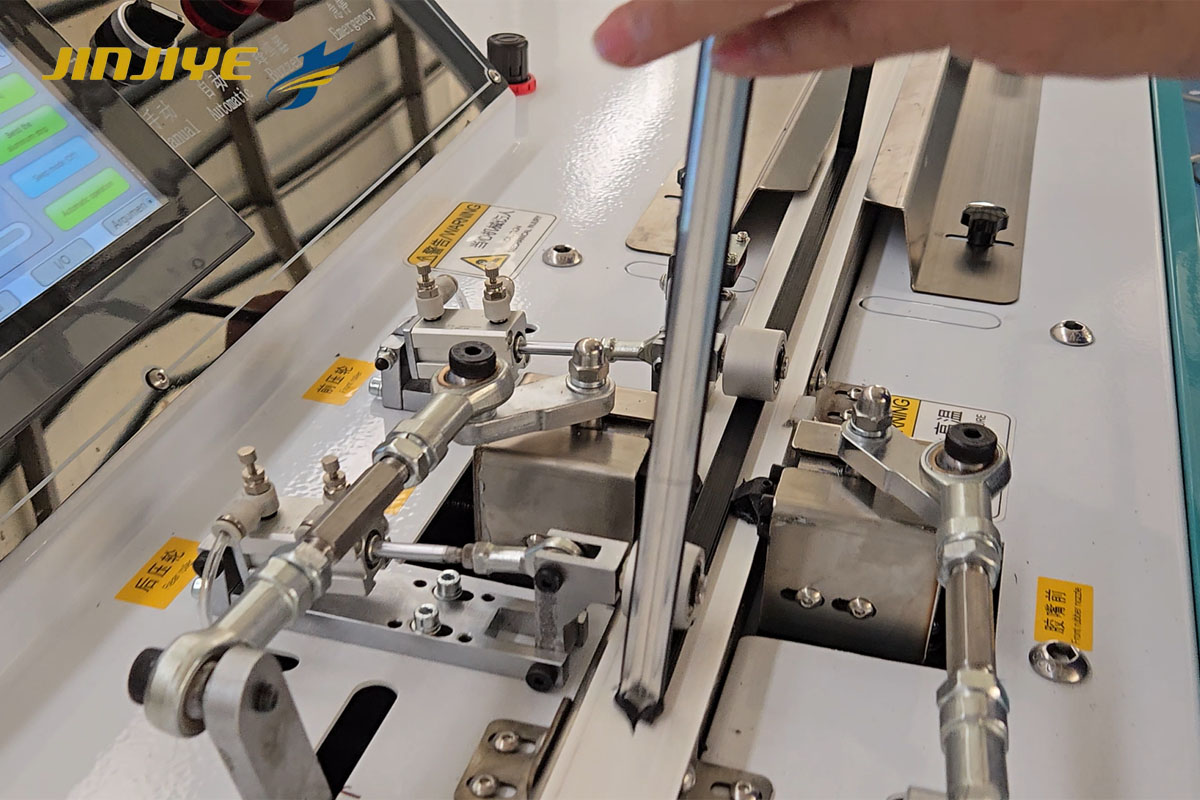

Verifique o Centramento e as Guias do Espaçador

Uma definição de largura informa o sistema de controlo qual o espaçador esperado. Não prova que o espaçador está fisicamente centrado quando atinge o ponto de revestimento.

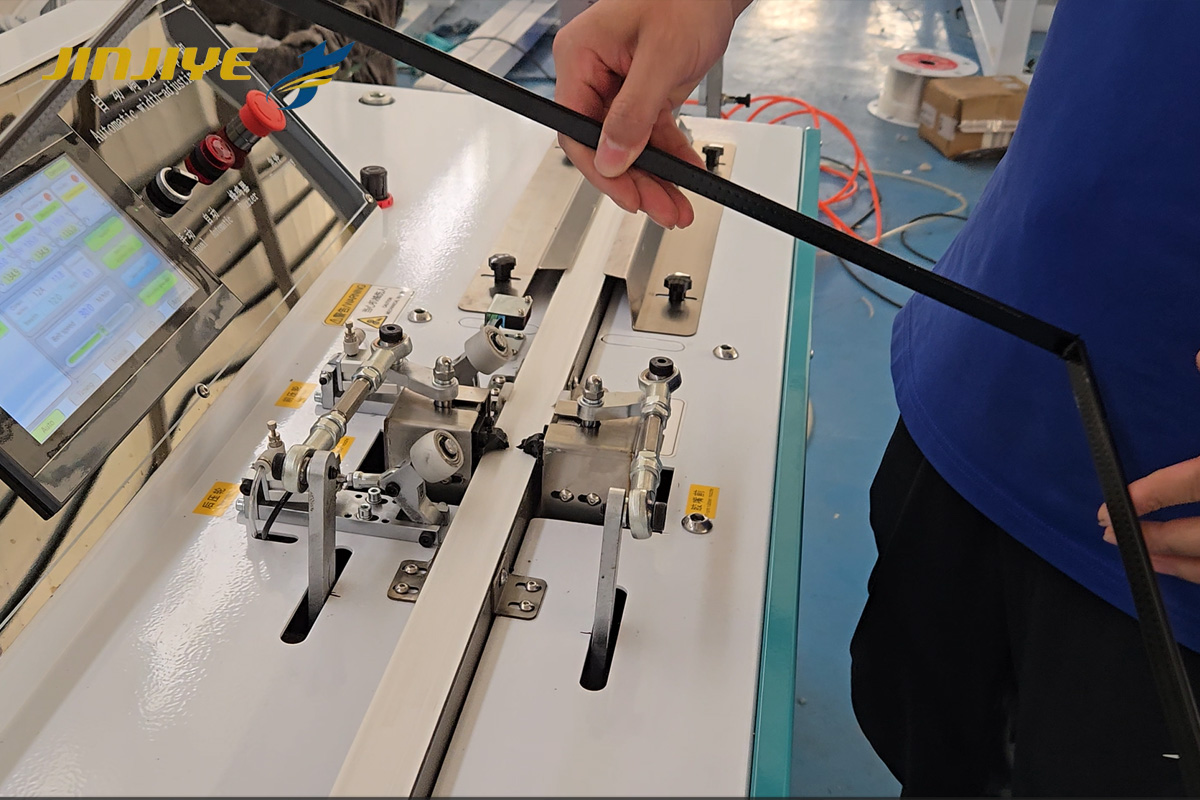

Com o equipamento parado e tornado seguro de acordo com o seu manual, um operador treinado deve inspecionar as posições das guias e o percurso do espaçador. Verifique se:

• Ambos os lados do espaçador são suportados de forma consistente.

• O perfil entra na área de revestimento sem inclinação.

• As guias se moveram para a posição de mudança pretendida.

• Material solto ou resíduos de vedante impedem o movimento completo.

• O espaçador permanece centrado desde a entrada até à saída.

Não coloque as mãos dentro de uma secção de revestimento em funcionamento. A inspeção, limpeza e ajuste devem seguir o procedimento de segurança do fabricante da máquina.

Para fábricas que processam vários tamanhos de espaçadores, uma extrusora automática de selante de butilo pode reduzir o ajuste manual. O primeiro quadro após uma alteração de largura ainda precisa ser verificado antes de libertar o lote completo.

Inspecione Ambas as Faces do Bocal

Um pequeno depósito num bocal pode alterar a aparência do revestimento.

Inspecione as faces do bocal utilizando o procedimento de limpeza aprovado. Procure material endurecido, uma abertura irregular, danos na superfície ou uma peça que não tenha voltado à posição correta. Compare os lados esquerdo e direito em vez de limpar apenas o lado onde o defeito é visível.

Evite raspar o bocal com uma ferramenta metálica inadequada. Danos que pareçam menores podem afetar o revestimento posterior. Utilize o método e as ferramentas de limpeza especificados para a máquina e o selante.

Após a limpeza, execute um teste curto com o mesmo espaçador. Se o revestimento voltar ao centro sem alterar o calor ou a pressão, o problema estava provavelmente associado ao percurso do material ou à condição do bico, e não à receita de produção.

Não altere a temperatura, a pressão e a velocidade em simultâneo

O selante primário PIB é um material termoplástico, pelo que o seu comportamento varia com o seu estado e a temperatura de aplicação. No entanto, não existe uma temperatura única correta para todos os produtos de butilo.

Utilize a ficha técnica atual do fornecedor do selante em conjunto com o manual do equipamento. Não copie uma temperatura de outra fábrica ou de um sítio web. Produtos diferentes podem especificar condições de aplicação diferentes.

Se o espaçador estiver centrado e os bicos estiverem limpos, compare o estado atual da máquina com a última configuração aprovada:

• A máquina concluiu o procedimento de aquecimento especificado?

• A temperatura apresentada está estável?

• O lote ou o fornecedor do selante mudou?

• O material está dentro do prazo de armazenamento indicado?

• A velocidade de produção é igual à configuração aprovada?

• A pressão da máquina é estável em vez de flutuante?

Altere uma variável permitida de cada vez e registe o resultado. Se três configurações forem alteradas em conjunto, pode ser produzido um quadro aceitável sem revelar qual alteração corrigiu o problema.

Leia o Padrão no Quadro de Teste

A localização do defeito pode restringir a inspeção.

Se ambos os cordões estiverem deslocados na mesma direção em todo o quadro, inspecione primeiro o centramento do espaçador e a posição do guia.

Se um cordão estiver repetidamente mais fino ou interrompido enquanto o outro permanece estável, verifique esse bocal e o seu percurso de material. Um bocal bloqueado ou danificado é uma possibilidade, mas o estado da máquina e a condição do selante também devem ser revistos.

Se as secções retas parecem aceitáveis, mas o revestimento muda perto dos cantos, observe como a moldura é suportada e guiada através do ponto de revestimento. Uma moldura que roda, levanta ou torce pode alterar a sua distância dos bicos.

Se a primeira moldura for má, mas as seguintes melhorarem gradualmente, reveja o procedimento de aquecimento e arranque. Não assuma que produzir mais molduras defeituosas é uma forma aceitável de estabilizar a produção.

Estes padrões são pistas de inspeção, não diagnósticos finais. Siga o manual do equipamento antes de fazer ajustes.

Utilize uma Verificação Controlada da Primeira Moldura

Após cada mudança de largura do espaçador, execute uma moldura de teste identificada antes de iniciar a encomenda completa.

1. Registe o perfil e a largura do espaçador.

2. Confirme o programa de máquina selecionado.

3. Verifique se o espaçador está centrado nas guias.

4. Inspecione o revestimento em ambos os lados e em torno de cada canto.

5. Compare o resultado com a amostra aprovada pela fábrica ou com os critérios de inspeção.

6. Liberte o lote restante apenas após o primeiro quadro ser aceite.

Uma verificação visual rápida a vários metros de distância não é suficiente. Observe ambos os lados sob iluminação adequada. Confirme que o revestimento é contínuo e está posicionado onde o processo de IGU aprovado o exige.

As dimensões exigidas do cordão e os limites de aceitação devem provir do processo validado da fábrica, do fornecedor de vedante, da especificação do cliente ou do programa de certificação aplicável. Não devem ser inventados para um artigo online.

Verificar o processo a montante do espaçador

A máquina de revestimento pode estar a mostrar um problema criado anteriormente.

Uma moldura produzida por um máquina automática de dobragem de espaçadores de alumínio deve ser verificada quanto às suas dimensões globais, diagonais, condição dos cantos e ponto de união antes de o butilo ser aplicado. Uma moldura fora de esquadria ou torcida pode não permanecer centrada ao longo da secção de revestimento.

Verifique também como as molduras são armazenadas e transportadas. Apoiar várias molduras contra um suporte inadequado pode distorcer perfis mais leves. Sujidade, óleo ou pó na superfície do espaçador podem criar outro problema de revestimento, mesmo quando o cordão parece centrado.

O objetivo é separar três questões:

• O espaçador está correto?

• Está a deslocar-se corretamente?

• O butil está a ser aplicado corretamente?

Responda a elas por essa ordem.

O que os compradores devem verificar antes de encomendar

Fábricas que utilizam muitas larguras de espaçador devem solicitar uma demonstração de mudança com os seus perfis reais.

Não teste apenas um espaçador conveniente fornecido pelo fabricante da máquina. Envie perfis representativos estreitos, comuns e mais largos, juntamente com tamanhos típicos de moldura.

Peça ao fornecedor para demonstrar:

• Como a largura do espaçador é selecionada ou detetada.

• Como as guias e os bicos se reposicionam.

• O que o operador deve inspecionar após a mudança de formato.

• Que definições podem ser guardadas para encomendas repetidas.

• Como os bicos são limpos em segurança.

• Que alarmes ou informações de estado são apresentados.

• Que peças sobressalentes e de desgaste estão incluídas.

OGama de extrusoras de butilo JINJIYE pode ser analisada ao comparar equipamentos, mas a configuração final deve ser confirmada em função dos perfis de espaçador e do material de butilo efetivamente utilizados pela fábrica.

Conselho final

Quando um cordão de butilo se desloca após uma alteração da largura do espaçador, regresse à última condição confirmada. Verifique o espaçador, o sistema de centragem e o estado do bico antes de alterar as definições do material.

Guarde a configuração aprovada para cada especificação de espaçador habitual e mantenha um registo simples do primeiro quadro. Um controlo de cinco minutos é mais fácil de gerir do que descobrir o mesmo revestimento descentrado em todo um lote.

Para apoio na seleção de equipamento ou na resolução de problemas, envie à JINJIYE o modelo da máquina, o perfil do espaçador, as informações do produto de butilo, as definições atuais e fotografias nítidas de ambos os lados do quadro defeituoso.

Perguntas Frequentes

Porque é que o revestimento de butilo é mais espesso apenas num dos lados?

O espaçador pode estar descentrado, um bico pode conter resíduos ou os dois percursos de material podem não estar a fornecer de forma consistente. Verifique o alinhamento físico antes de alterar as definições de produção.

Devo aumentar a temperatura quando o cordão se desloca?

Não automaticamente. Um cordão deslocado começa frequentemente com o alinhamento do espaçador ou do bico. Confirme a temperatura aprovada na ficha técnica do vedante e no manual da máquina antes de fazer qualquer alteração.

Todas as alterações de largura do espaçador exigem um quadro de teste?

Uma verificação do primeiro quadro é uma forma prática de evitar que uma configuração incorreta se repita em toda a encomenda. A fábrica deve definir e documentar o seu próprio procedimento de aprovação.

Pode uma extrusora de butilo processar diferentes larguras de espaçador?

Muitas máquinas automáticas são concebidas para múltiplas larguras, mas o intervalo suportado e o método de mudança dependem do modelo. Confirme a compatibilidade utilizando as amostras reais de espaçador da fábrica.

Porque é que o revestimento parece correto nas secções retas mas muda nos cantos?

A estrutura pode mudar de posição à medida que o canto passa pela área de revestimento. Inspecione a geometria da estrutura, o suporte e o movimento, bem como os bicos.
